弱电工程

目前科技发展迅速，许多产品应运而生，伴随着无线技术的不断成熟，越来越多无线网络应用到我们的生活中，一般采用无线组网方式，即减少了我们组建网络的工作量，又降低了后期的维护成本，更重要的是它在速度上不亚于有线网络，并且可以实现移动上网，即在楼层无线信号覆盖的范围内可以随意走动，而网络不会中断。综合个方面的优势和需求，最终无线网络为我们的生活提供了方便。

• 方案设计

无线局域网技术是目前最快、经济、安全实现这一目标的最佳途径。无线局域网网络室外连接架构简单灵活、投入成本低，易维护，并且同样可以实现有线网络骨干连接所能提供的文件共享、办公自动化，远程教育和电子图书馆等网络服务。无线网络设计应满足以下要求：

• 采用先进的设计思想，选用先进的网络设备、网络服务器，使网络保持技术上的先进性。
• 网络设计及网络设备选型遵从国际标准及工业标准，使网络具有开放性和兼容性。
• 网络设计在充分考虑当前情况的同时，必须考虑到今后的升级和扩充的可能性。
• 网络系统的设计必须贯彻安全性原则，以防止来自网络内部和外部的各种破坏。
• 网络内部对资源访问的授权、认证、控制等安全措施：防止用户对网络的非法访问和破坏

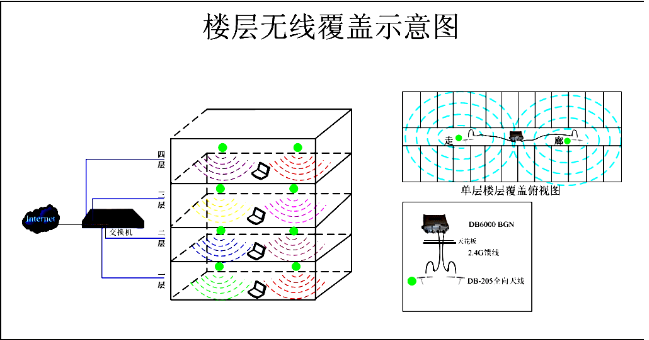

楼层无线覆盖示意图

如上图所示：考虑到楼层的材料对无线信号的衰减（如：混泥土、钢材、玻璃、石膏板等等），所以规划在每一层的楼层中间放置一台电信级无线AP，将两个全向天线向两边延伸，对该区域进行无线信号覆盖，使得无线接收终端能够稳定的访问网络进行上网。

• 链路说明

WLAN网络系统由下至上，分别由AP设备，接入交换机，汇聚交换机，核心交换机，认证服务器，防火墙等几部分组成。

• 核心层交换机不但是整个网络的核心设备而且是该局域网的出口，它向下通过光缆或网线连接汇聚层交换机，向上和出口防火墙进行连接，并连接电信广域网。
• 汇聚层交换机在本网络实现了两个重要功能，一个重要功能是汇聚所有AP的数据流量，再通过光纤或五类线上送到核心交换机，另外一个重要功能是实现冗余结构，保证网络结构稳定性。
• 分别层在本网络中提供给WLAN与LAN数据接入，实现无线与有线的双重结合。对于连接WLAN设备的分布层交换机也可使用POE接入交换机，对下连接所有AP进行网线供电，或直接使用AP自带POE模块接入交换机进行数据交换。
• WLAN用户可通过连接核心交换机的认证服务器分配账户及密码（下图），或直接通过AP设备进行WAP2认证。
